TEL1-2插座檢測器

型號：TEL1-2

TEL1-2插座檢測器
檢查插座接線故障
檢查插座回路中的漏電保護器是否正常工作
精確檢測漏電保護器的跳斷電流范圍

詳細介紹

下載中文說明PDF

下載英文說明PDF

產品視頻演示

同類產品選型

Socket Tester/ RCD Tester

插座檢測器（包含漏電保護器測試）

產品型號：TEL1-1/ TEL1-2/ TEL1-3/ TEL1-4

TEL1-1(110V)
TEL1-2 (220V) 此型號為中國市場銷售
TEL1-3 (230V)
TEL1-4 (240V)

產品特點：
插座接線檢查，結構小巧，攜帶方便
漏電保護器跳斷電流靈敏度檢測0-35mA
超亮氖燈指示，即使在白天陽光下也能看的非常清楚
指示燈顯示次序突出人性化，方便用戶查看

插座接線檢查和回路中的漏電保護器檢測

TEL1-2插座檢測器是電工必不可少的基本測試設備

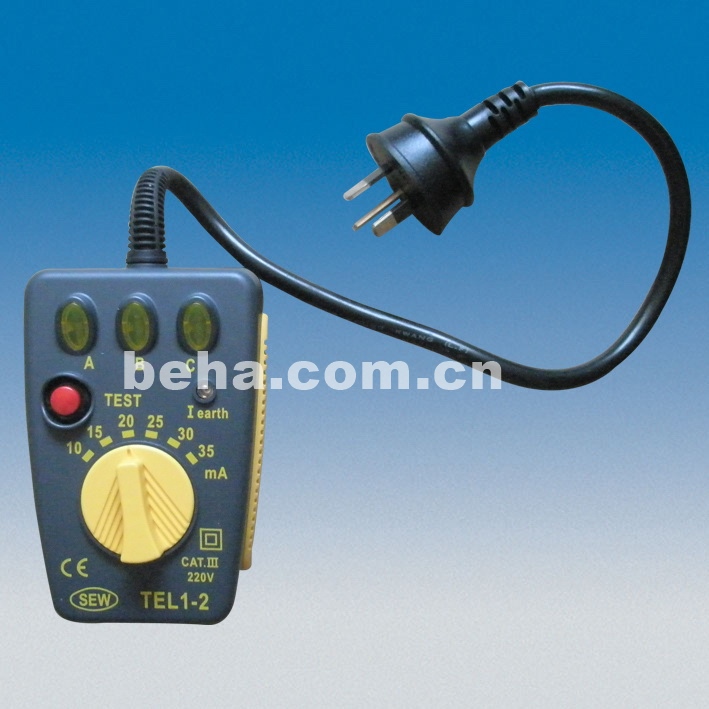

◆TEL1-2是用于識別單相線路連接和漏電保護器檢測的一款插座故障測試儀。

◆當流入接地線的電流超過某個值時（比如通常的30mA），檢測漏電保護器是否能正常斷開主電源。

◆儀器將使得電氣安裝能夠確保符合安全法規要求。

◆排線檢查以明亮的氖燈顯示出來，指示燈狀況代碼位于設備背面的表格上（見下圖）。即使白天也能完全看清。

◆這個表格告訴用戶插座接線是否正確，如果不正確的話，可提醒客戶在使用電器之前解決此問題。

◆然而，該儀器并不檢查和顯示零線與地線間的短路或零線與地線是否反接，因?yàn)橛袝r(shí)通過轉換器時，要求零線與地線連接，有些地方在電力分配系統內也將這兩條線接在一起。

◆TEL1-2測試儀使用3個大而明亮的氖燈來檢查和顯示電源線上及之間的電壓狀態。

◆這些氖燈會根據電氣系統的電線狀態的不同次序而亮相應的燈，顯示電線狀態的該表格位于儀器的背面。

◆漏電保護器檢測是通過模擬接地故障電流至接地線來使保護器跳閘。該故障電流可以通過旋鈕進行選擇：（10/15/20/25/30/35mA）。

◆一旦選好泄漏電流值，用戶按“測試”按鈕來注入模擬泄漏電流，此時儀器上的I earth 燈點亮。

◆儀器設計為模擬故障電流只是暫時被注入到了系統內。

下面是如何使用該設備的具體例子：

●逆時針旋轉開關至最低電流設置10mA。

●將測試儀插入插座，儀器自動檢查插座的接線狀態。根據表格確認亮著的氖燈。如果接線正確，進行下一步測試。如果接線不正確，繼續之前需要先排查接線故障并解決問題。

●如果接線正確，你就可以準備測試漏電保護器的跳斷敏感度，瞬間按下測試按鈕，同時查看I earth燈。如果 I earth燈和氖燈都熄滅了，說明漏電保護器跳閘了。如果燈依然亮著，停止按“測試”鍵，選擇更大故障電流后，再次按測試鍵。直至漏電保護器跳閘，此時I earth燈和其它三個氖燈將全部熄滅，表示已斷開電路。

●當電流進入接地線時 Iearth燈亮，大多數家庭和辦公室所用漏電保護器應在小于30mA跳閘。

●TEL1-2幫助用戶找到漏電保護器跳閘的靈敏度。

技術參數：

額定電壓系統	110V-220V-230V-240V（中國市場為220V，中國插頭）
系統電壓頻率	50～60Hz
電壓檢查精度	額定電壓的5％內的電壓有效值如果電壓不同于額定電壓系統（高出5％），指示燈可能不準
漏電保護器模擬漏電流	10/15/20/25/30/35mA，共6檔
模擬漏電流精度	10%
機殼材料	高強度防摔ABS
體積	7×11×3.5cm
重量	300g
包裝	吸塑包裝

指示燈狀況表格：

● 亮 ○ 關

A(零線)	B(相線)	C(接地線)	狀態
●	●	●	接線正確
●	●	○	沒有接地線
○	●	●	沒有零線
○	○	○	沒有火線
○	○	●	火線與接地線反接
●	○	○	火線與零線反接

不檢測零線與接地線反接的情況。

可選以下不同系統電壓：

TEL1-1 (110V)
TEL1-2 (220V，此型號為中國市場銷售)
TEL1-3 (230V)
TEL1-4(240V)
