- 電纜長度測量

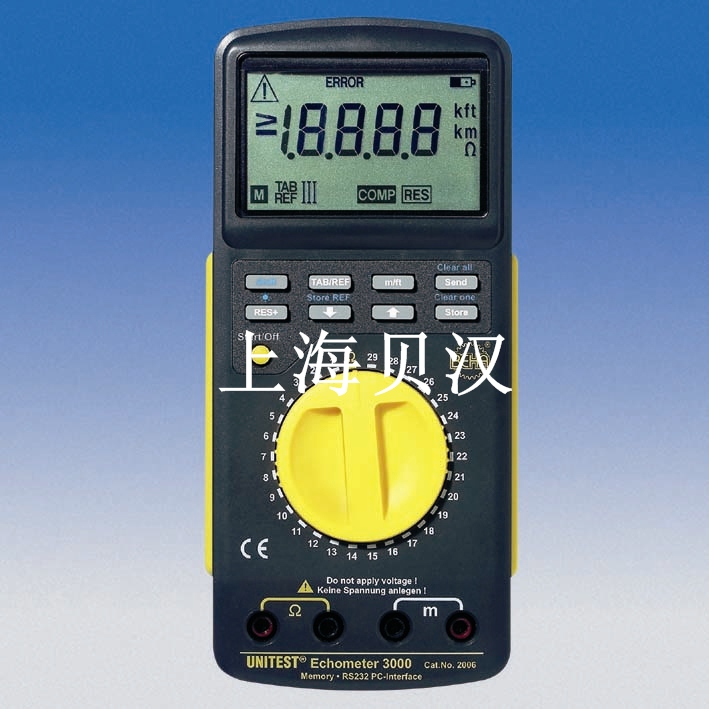

2006電纜長度與故障測試儀
型 號：2006
德國BHHA電纜長度與故障距離測試儀2006
單端方式電纜長度測量，必須是兩股以上電纜
電纜故障距離測量
任何電纜都可測量，包括電力電纜和通訊電纜
最長距離2公里
詳細介紹

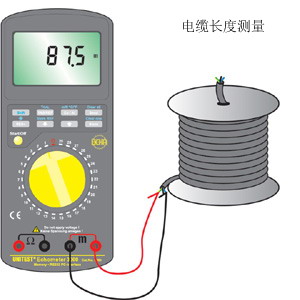

圖片說明：

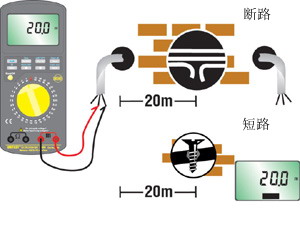

以上圖示僅僅是操作示意圖，實際應用中像20米這樣的測試距離只適合較細的通信電纜，對于電力電纜則一般在50米以上才能使用本儀器。
Cable Length and malfunction Meter
UNITEST Echometer 3000
3000型回響式電纜長度與故障測試儀
產品型號：2006
特別推薦產品☆☆☆☆☆
電纜長度測量與故障距離測量
在目前的微利時代是節約成本的最佳工具
功能與特點：
◇用于測量任何電纜的長度（包括電力電纜和通訊電纜等）
◇連接電纜一端的某兩個線端即可測出電纜長度
◇連接電纜一端的某兩個線端即可測出電纜長度
◇58 個固定量程適用于測量58種常規電纜長度
◇87 個參考量程，可人工輸入，用于測量未知規格的電纜長度
◇儀器可判定電纜短路、斷路的故障距離
◇電纜電阻測量和通斷測試，用于判斷電纜的故障
◇可存儲500個測試數據
◇被測電纜最長距離為2公里
◇適用于兩股以上的線纜測量
◇帶有RS232接口和軟件（選配件）
參數：
|
顯示
|
4位半，液晶顯示
|
|
測量范圍/分辨率
|
0…2000m/0.1m
|
|
精度
|
±（2％+3m）
|
|
電阻測量/分辨率
|
0…2000Ω/0.1Ω
|
|
精度
|
±（2％+5 digits）
|
|
通斷測試
|
R＜10Ω
|
|
儀器供電
|
1節9V電池，IEC 6LR61
|
|
尺寸
|
193×91×50mm
|
|
重量
|
510g
|
標準配置：
1臺 3000型回響式電纜長度儀
2根測試表筆線（紅 /黑）
2個鱷魚夾
1個橡膠保護座套
1個儀器包
1節 9V電池，IEC 6LR61
3張電纜規格參照表
中英文使用手冊各1份
使用解釋：
使用解釋：
1）事實上所謂故障距離就是電纜距離，比如本來電纜長度1公里，結果在600米地方出現故障（短路或斷路），那么測量結果就是600米。
2）所謂固定量程就是出廠已設置的檔位（檔位也叫量程）
3）所謂可變量程就是出廠未設置，等待用戶自己設置，一旦設置了就變成跟出廠設置一樣性質了。前提是必須手上有一根50-100米被測電纜作為參考電纜。
4）由于儀器是根據國際標準電纜設置的固定量程，而我們中國生產的電纜未必符合國際標準，所以在中國市場，我們建議用戶盡量采用可變量程（也就是自己設置）的方法。但對于需要測量很多種類電纜的用戶來說，也意味著你要準備很多根50-100米的被測參考電纜。
5）對于未知規格的電纜則只能采用可變量程的方法了。
6）除非你只是預估一下長度，對精度沒有要求，那么就用出廠的固定量程方法。前提也必須是你的電纜與你選的檔位的規格是一致的才行。
7）請在使用前仔細閱讀說明書并不斷操作演練，在實踐中逐步掌握儀器的正確使用方法。
出廠固定量程規格表：
固定量程TAB I
|
旋鈕位置
|
電纜規格
|
最長測量距離
|
|
1
|
NYM-J3x1,5 mm2
|
1200 m
|
|
2
|
NYM-J4x1,5 mm2
|
1200 m
|
|
3
|
NYM-J5x1,5 mm2
|
1200 m
|
|
4
|
NYM-J7x1,5 mm2
|
1200 m
|
|
5
|
NYM-J3x2,5 mm2
|
1200 m
|
|
6
|
NYM-J4x2,5 mm2
|
1200 m
|
|
7
|
NYM-J5x2,5 mm2
|
1200 m
|
|
8
|
NYM-J7x2,5 mm2
|
1200 m
|
|
9
|
NYM-J5x4 mm2
|
1200 m
|
|
10
|
NYM-J5x6 mm2
|
1200 m
|
|
11
|
NYM-J4x10 mm2
|
1200 m
|
|
12
|
NYM-J5x10 mm2
|
1200 m
|
|
13
|
NYM-J4x16 mm2
|
1200 m
|
|
14
|
NYM-J5x16 mm2
|
1200 m
|
|
15
|
NYY-J3x1,5 mm2
|
1200 m
|
|
16
|
NYY-J4x1,5 mm2
|
1200 m
|
|
17
|
NYY-J5x1,5 mm2
|
1200 m
|
|
18
|
NYY-J3x2,5 mm2
|
1200 m
|
|
19
|
NYY-J5x2,5 mm2
|
1200 m
|
|
20
|
NYY-J4x10 mm2
|
1200 m
|
|
21
|
NYY-J5x10 mm2
|
1200 m
|
|
22
|
NYY-J4x16 mm2
|
1200 m
|
|
23
|
NYY-J4x25 mm2
|
1200 m
|
|
24
|
NYY-J4x35 mm2
|
1200 m
|
|
25
|
JYSTY2x2x0,6 mm
|
500 m
|
|
26
|
JYSTY4x2x0,6 mm
|
500 m
|
|
27
|
JYSTY6x2x0,6 mm
|
500 m
|
|
28
|
JYSTY2x2x0,8 mm
|
500 m
|
|
29
|
JYSTY4x2x0,8 mm
|
500 m
|
固定量程TAB II
* Helu Cable 德國和柔電纜
|
旋鈕位置
|
電纜規格
|
最長測量距離
|
|
1
|
JYSTY 6 x 2 x 0.8 mm
|
500 m
|
|
2
|
SAT:LCD58
|
1500 m
|
|
3
|
SAT:LCD61
|
1500 m
|
|
4
|
SAT: LCD79
|
1900 m
|
|
5
|
SAT:LCD90
|
1900 m
|
|
6
|
SAT:LCD95
|
2000 m
|
|
7
|
SAT:LCD99
|
2000 m
|
|
8
|
SAT:LCM13
|
1500 m
|
|
9
|
SAT:LCM14
|
1900 m
|
|
10
|
SAT:0,8/3,5ALG; 1,1/5,0ALG;
1,65/7,2ALG; 2,2/9,6ALG; SAT-MINI 1 (*)
|
1900 m
|
|
11
|
SAT:SAT 3000 (*)
|
1900 m
|
|
12
|
SAT:2-SAT 3000 midi; 2-SAT 3000 mini,
2-SAT 3000 mini round 4-SAT 3000 (*)
|
1900 m
|
|
13
|
Cable TV: 0,6L/3,0 ALG; 0,63/3,0 ALG; 0,4/2,45 ALG;
0,8/3,7 ALG; 0,7/4,4 ALG; 0,7/4,5 ALG-H;
0,7/4,8 C ALG; 0,7/4,8 CW ALG; 1,1/7,3 ALG;
1,1/7,3 ALG-T; 1,8/11,5 FG; A-2YK2YliKx 1,1/7,3 (*)
|
1500 m
|
|
14
|
Cable TV: 0,4/1,75 ALG (*)
|
1800 m
|
|
15
|
Cable TV: 0,4/2,0 ALG (*)
|
1900 m
|
|
16
|
Cable TV: A-2YOK2YlnKx 2;
2/8,8 A-2YOK2YlqKx 3,3/13,5(*)
|
2000 m
|
|
17
|
TV:0632-75vz (*)
|
1500 m
|
|
18
|
TV: 0938-60vz
0637-75bl; 0637-75vz; 0637-75vs; 0632-75bl (*)
|
1600 m
|
|
19
|
TV: 1046-75bl (*)
|
1900 m
|
|
20
|
RG6/U; RG8/U; RG11/U; RG58/U; RG058/U;
RG59/U; RG174/U; RG213/U; RG214/U; RG215/U;
RG216/U; RG217/U; RG218/U; RG223/U; RG316/U
|
1500 m
|
|
21
|
RG178/U; RG179/U; RG180/U; RG187/U
|
1600 m
|
|
22
|
RG62/U; RG71/U
|
1600 m
|
|
23
|
DATA:10BaseT (RG58/U)
|
1500 m
|
|
24
|
DATA:YELLOW-CABLE
|
1900 m
|
|
25
|
DATA:LAN300
J-02YS(C)Y 4x2xAWG22
|
500 m
|
|
26
|
Phone:JYSTY 2x2x0,6 mm
|
500 m
|
|
27
|
HIFI:NYFAZ 2x0,5 mm (**)
|
500 m
|
|
28
|
HIFI:NYFAZ 2x0,75 mm (**)
|
500 m
|
|
29
|
HIFI:NYFAZ 2x1,5 mm (**)
|
500 m
|
* Helu Cable 德國和柔電纜
** loudspeaker cable 揚聲器電纜
-The values and reference ranges refer to measurements with open cable ends. Measurements with short-circuited
ends lend to results with increased measurement errors.
以上測量數據是以末端開路為基準，至于末端短路的電纜則誤差將會增大。
2005與2006的比較：
|
|
2005
|
2006
|
|
測量方式
|
測量電纜的兩端
或測量電纜的一端（另端短接）
|
測量電纜的一端（需兩股以上電纜）
|
|
電纜長度測量
|
√
|
√
|
|
電纜故障距離測量
|
|
√
|
|
電纜電阻/通斷測量
|
√
|
√
|
|
電纜橫截面測量
|
√
|
|
|
儀器校準功能
|
√
|
|
|
溫度補償功能
|
√
|
|
|
存儲功能
|
√
|
√
|
|
精度比較
|
±（2%讀數＋5字）
精度高于2006
|
±（2%讀數＋3m）
精度低于2005
|
|
測量距離
|
最長20km
|
最長2km
|
售后服務與保修：
所有線纜類測試儀請用戶在購買前仔細咨詢上海貝漢電子有限公司，確認無誤后再購買，一經售出，如非儀器本身質量問題不退不換。
產品正常使用下的故障損壞保修一年，任何人為因素造成的損壞不屬于保修范圍，保修只針對儀器主機，不包括顯示屏和所有附件。
