- 鉗形表

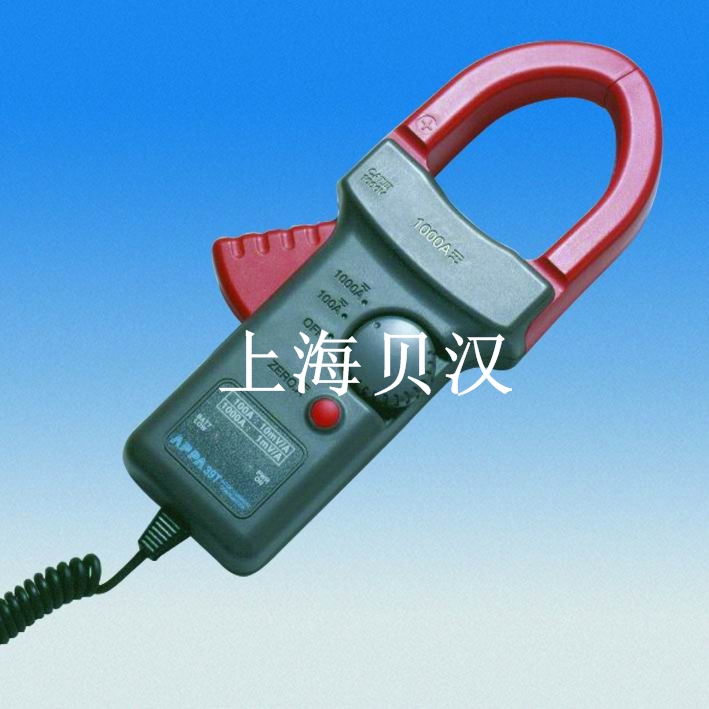

APPA39T交直流鉗型電流互感器
型 號：APPA39T
APPA39T交直流鉗型電流互感器
配有4mm萬用表標準接口
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
產品視頻演示
|
同類產品選型
|
AC/DC CURRENT TRANSDUCER
APPA39T交直流鉗型電流互感器
產品型號：APPA 39T
功能與特點：
◇交直流電流互感器，自動識別交直流
◇量程范圍0～100A/1000A兩檔可選
◇輸入電流與輸出電壓比：10mV/A，1mV/A
◇直流檔歸零功能，使測量更精確
◇配有4mm標準接口，可接萬用表、電力分析儀等儀器
◇最大導體量測尺寸51mm
技術參數：（在23℃±5℃，濕度小于75％R.H.的環境下）
|
量程
|
0～100A/1000A 交流
0～100A/1000A 直流
|
|
（1）直流電流
|
|
|
量程
|
100A，1000A
|
|
輸出比
|
10mV/A ，100A量程
|
|
1mV/A ，1000A量程
|
|
|
精度
|
100A量程（0-100A）：±（2.9％＋2A）
|
|
1000A量程（100-400A）：±（1.9％＋7A）
|
|
|
1000A量程（400-1000A）：±（2.9％＋5A）
|
|
|
（2）交流電流
|
|
|
量程
|
100A，1000A
|
|
輸出比
|
10mV/A ，100A量程
|
|
1mV/A ，1000A量程
|
|
|
精度
|
100A量程（0-100A）±（1.9％＋2A）40～400Hz
|
|
1000A量程（100-400A）±（1.9％＋7A）40～400Hz
|
|
|
1000A量程（400-1000A）±（2.9％＋5A）40～400Hz
|
|
|
負載阻抗
|
最小100KΩ/交直流
|
常規參數
|
位置偏差
|
讀數±1％
|
|
傳感器類型
|
霍耳效應傳感器
|
|
低電池指示
|
紅色LED指示燈
|
|
儀器開啟指示
|
綠色LED指示燈閃爍。
|
|
溫度漂移系數
|
0.2×（精度）/℃,在<18℃或>28℃
|
|
儀器供電
|
1節9V電池（IEC6LF22）
|
|
電池壽命
|
約45小時（堿性電池）
|
|
最大導體量測尺寸
|
直徑51mm
|
|
儀器尺寸
|
90mm(寬)×232mm(長)×32mm(厚)
|
|
重量
|
420g
|
|
附件
|
電壓輸出引線（已安裝），操作使用手冊，便攜包
|
環境條件（在室內使用）
|
海拔高度
|
低于2000米
|
|
符合電氣安全標準
|
IEC61010 CATⅢ1000V
|
|
防污染級別
|
2級
|
|
工作環境
|
0℃～50℃, <75%R.H.
|
|
儲藏環境
|
-20℃～60℃, <80%R.H.
|
儀器尺寸：90×232×32mm儀器重量：420g鉗口尺寸：51mm
