ERT1557接地電阻測試儀連接方式及注意事項

發布時間：2012-1-20 0:00:04 瀏覽量：4979 【字體：大中小】

ERT1557接地電阻測試儀連接方式及注意事項：

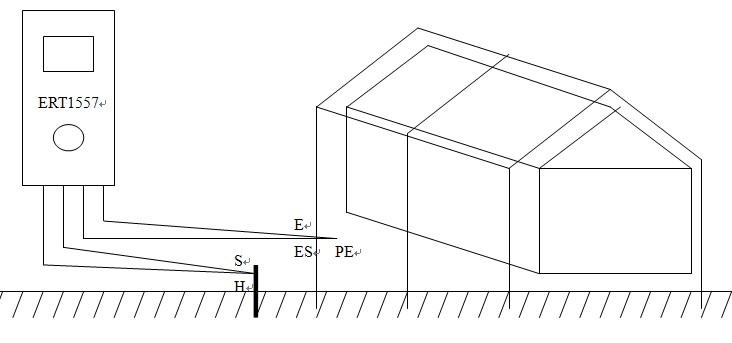

1）兩線兩級接地電阻測量
方法：將E與ES連接至接地系統，將S與H連接至輔助地
（此方法不建議，測量值與實際電阻值誤差較大，是在萬不得已的情況下采用，比如高樓，將水管作為輔助地）

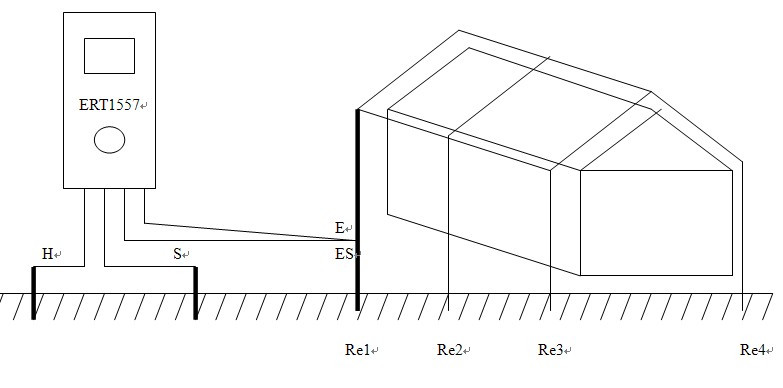

2）四線三級法測量接地系統的接地電阻

方法：將E與ES連接至被測接地樁同一位置，將S與H分別接至2個輔助地樁，間距大于5倍插入土壤深度。

線纜相互間不允許有交叉。

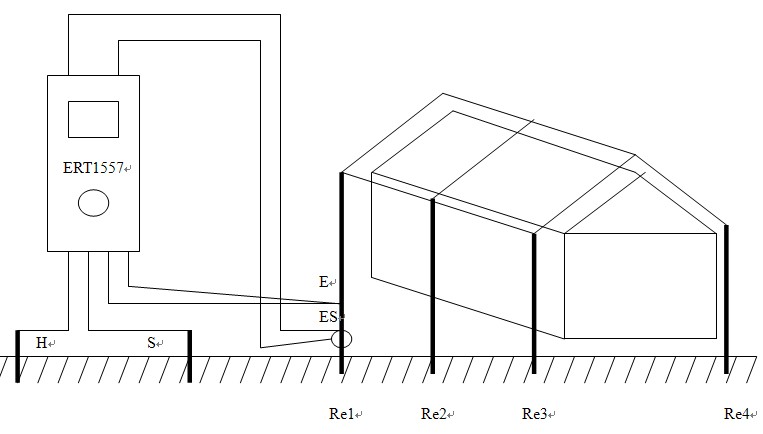

3）并聯多地接地系統測量（四線三極+電流鉗）

方法：E與ES接至被測接地樁，將電流鉗夾住被測接地樁（必須在E與ES連接點的下方），將S與H分別接至2個輔助地樁，線纜相互間不允許有交叉。

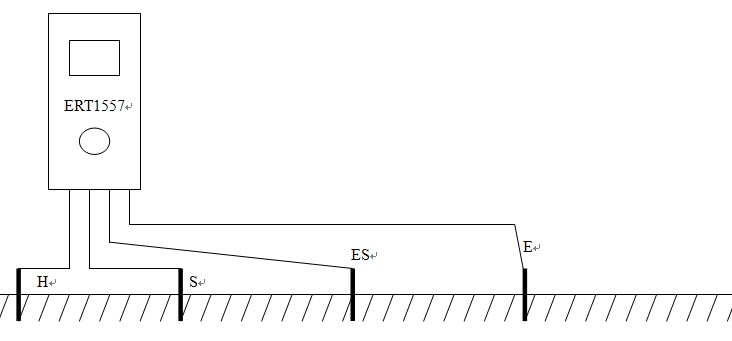

4）四極法土壤電阻率測量，儀器自動計算并顯示土壤電阻率讀數。

方法：4根輔助地樁插入被測接地系統附近的土壤中，間距必須相等，至少大于5米，4根線纜不允許有交叉。
