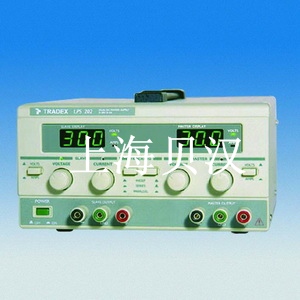

200系列雙路恒壓恒流源

型號：200系列

200系列雙路恒壓恒流源
雙路線性輸出
輸出電壓(0-32V)*2，輸出電流0-5A不等，輸出功率（96-160W)*2

詳細介紹

下載中文說明PDF

下載英文說明PDF

產品視頻演示

同類產品選型

200系列線性恒壓恒流源

產品性能與特點： 專利產品

200系列直流穩壓穩流電源, 是采用MOSFET線性串聯調整方式設計的交流輸入直流輸出電源。具有輸出電壓、輸出電流連續可調,穩壓、穩流自動切換等功能。

200系列由兩路相同獨立的直流穩壓穩流電源組成。串聯、并聯、獨立三種工作狀態任意選擇。不需外部接線，控制前面板設置的開關可自動實現串聯跟蹤、并聯跟蹤。

200系列電源工作在獨立狀態時，兩路電源獨立。選擇在跟蹤狀態時，主通道與從通道自動連接成串聯跟蹤方式或并聯跟蹤方式。當選擇串聯跟蹤時，從通道輸出電壓等量跟蹤主通道，兩路串聯輸出電壓擴展二倍；當選擇并聯跟蹤時，兩路并聯主通道輸出電流擴展二倍。

200系列電源體積小、質量輕、高穩定、高精度、高可靠可廣泛應用于各類電子、通訊、航空、航天、艦船、國防、高等院校等直流測試和供電場合。

功能與特性：

●輸出電壓(0-32V)*2，輸出電流0-5A不等，輸出功率（96-160W)*2。

●穩壓、穩流自動切換。

●輸出電壓、電流綠色LED顯示。

●穩壓、穩流調節使用10圈電位器。

●開機、關機輸出無過沖。

●過載、短路自動保護。

200系列產品規格：

		202A	203A
獨立工作	輸出電壓	0-32V雙路
	輸出電流	0-3A	0-5A
	輸出功率	2×96W	2×160W
串聯跟蹤	輸出電壓	0-64V (或-32V-0-32V)
	輸出電流	0-3A	0-5A
	輸出功率	192W	320W
并聯跟蹤	輸出電壓	0-32V
	輸出電流	0-6A	0-10A
	輸出功率	192W	320W

技術參數：

		202A	203A
源效應	穩壓(CV)	≤1×10-5+1mV
	穩流(CC)	≤1×10-5+2mA
負載效應	穩壓(CV)	≤1×10-5+2mV
	穩流(CC)	≤5×10-5+6mA
PARD 20Hz-10MHz	穩壓(CV)	≤0.2mV(rms)；≤5mV(P-P)
	穩流(CC)	≤2mA （rms）
控制分辨力	穩壓(CV)	≤1×10-4
	穩流(CC)	≤1×10-4
相互效應	穩壓(CV)	≤1×10-5+2mV
	穩流(CC)	≤1×10-5+2mA
溫度系數		≤200PPm/℃
瞬態恢復		≤100mS/100mV
顯示誤差	電壓表	≤1%±2(末位數)
	電流表	≤1%±2(末位數)
連續工作時間		8h
外形尺寸(寬×高×長)		215×110×400mm
重量		7.5Kg	11Kg
