300系列恒壓恒流源

型號：300系列

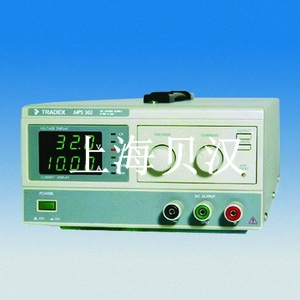

300系列線性恒壓恒流源
單路線性輸出
輸出電壓0-1000V不等，輸出電流0-15A不等，輸出功率300-336W

詳細介紹

下載中文說明PDF

下載英文說明PDF

產品視頻演示

同類產品選型

300系列線性恒壓恒流源

產品性能與特點： 專利產品

300系列直流穩壓穩流電源, 是采用MOSFET線性串聯調整方式設計的交流輸入直流輸出電源。具有輸出電壓、輸出電流連續可調,穩壓、穩流自動切換及過壓保護、過熱保護等功能，并設有外部控制接口。外部控制接口具有遙控、遙測、遙信功能。

300系列電源體積小、質量輕、低紋波、高穩定、高精度、高可靠可廣泛應用于各類電子、通訊、航空、航天、艦船、國防、高等院校等直流測試和供電場合。

功能與特性：

●輸出電壓0-1000V不等，輸出電流0-15A不等，輸出功率300-336W。

●穩壓、穩流自動切換。

●輸出電壓、電流綠色LED大屏顯示。

●穩壓、穩流調節使用高精度10圈電位器。

●穩壓、穩流連續預置并顯示。

●供電斷電后再次來電，輸出關斷自動轉入預置狀態。

●穩壓源設置遠地取樣端子。

●多臺電源輸出同步啟動、關斷。

●串聯、并聯使用。

●開機、關機輸出無過沖。

●過載、短路、過熱自動保護及過電壓保護設置。

300系列產品規格：

型號	輸出電壓	輸出電流	輸出功率
301	0～20V	0～15A	300W
302	0～32V	0～10A	320W
303	0～40V	0～8A	320W
304	0～48V	0～7A	336W
305	0～60V	0～5A	300W
306	0～100V	0～3A	300W
307	0～150V	0～2A	300W
308	0～300V	0～1A	300W
309	0～1000V	0～300mA	300W

技術參數：

		301-305	306-307	308	309
源效應	穩壓(CV)	≤1×10-5+2mV
	穩流(CC)	≤1×10-5+5mA
負載效應	穩壓(CV)	≤1×10-5+2mV
	穩流(CC)	≤5×10-5+5mA
PARD 20Hz-10MHz	穩壓(CV)	≤0.5mV(rms) ≤5mV(P-P)	≤1mV(rms) ≤10mV(P-P)	≤3mV(rms) ≤30mV(P-P)	≤30mV(rms) ≤300mV(P-P)
	穩流(CC)	≤2mA（rms）			≤0.2mA(rms)
分辯力	穩壓(CV)	≤1×10-4
	穩流(CC)	≤1×10-4
溫度系數		≤200PPm/℃
瞬態恢復		≤100mS/100mV
顯示誤差	電壓表	≤1%±2(末位數 )
	電流表	≤1%±2(末位數 )
預置誤差	電壓	≤1%±2(末位數 )
	電流	≤1%±2(末位數 )
外部控制速度		≤100mS/100mV
外部控制誤差		≤1%
連續工作時間		8h
外形尺寸(寬×高×長)		215×110×400mm			215×110×540mm
重量		12Kg			12.5Kg
